Pokiaľ ide o systémy riadenia priemyselných tekutín, guľové ventily SS 304 sú populárnou a spoľahlivou voľbou. Ako dodávateľ vysoko kvalitných guľových ventilov SS 304 chápem dôležitosť poskytovania presných informácií o rozmeroch inštalácie našim zákazníkom. V tomto blogovom príspevku sa ponorím do inštalačných rozmerov guľových ventilov SS 304, ich významu a toho, ako môžu ovplyvniť váš projekt.
Pochopenie guľových ventilov SS 304
SS 304, tiež známy ako AISI 304, je široko používaná austenitická nehrdzavejúca oceľ. Obsahuje približne 18% chrómu a 8% niklu, čo mu dáva vynikajúcu odolnosť proti korózii, dobrú tvarovateľnosť a vysokú pevnosť. Na druhej strane guľové ventily sú štvrťotáčkové ventily, ktoré používajú guľový kotúč na riadenie prietoku tekutiny. Keď je ventil otvorený, otvor v guli je zarovnaný s potrubím, čo umožňuje tekutine prechádzať; keď je zatvorená, guľa sa otáča o 90 stupňov a blokuje tok.
Guľové ventily SS 304 sa používajú v rôznych priemyselných odvetviach, ako je chemické spracovanie, potraviny a nápoje, farmaceutický priemysel a úprava vody. Sú vhodné na manipuláciu s rôznymi typmi tekutín, vrátane vody, ropy, plynu a rôznych chemikálií.
Kľúčové inštalačné rozmery guľových ventilov SS 304
Rozmery od konca po koniec
Koncový rozmer je vzdialenosť medzi dvoma koncovými pripojeniami guľového ventilu. Tento rozmer je rozhodujúci, pretože určuje, ako ventil zapadne do existujúceho potrubného systému. Rôzne normy, ako napríklad ANSI (American National Standards Institute) a DIN (Deutsches Institut für Normung), definovali špecifické koncové rozmery pre guľové ventily na základe ich veľkosti a menovitého tlaku.
Napríklad 1-palcový guľový ventil SS 304 môže mať podľa noriem ANSI alebo DIN iný rozmer od konca po koniec. Je dôležité vybrať ventil s príslušnými rozmermi od konca ku koncu, aby sa zabezpečilo správne uloženie a zarovnanie s potrubím. Ak je koncový rozmer nesprávny, môže to viesť k problémom s inštaláciou, nesprávnemu vyrovnaniu a možným únikom.
Rozmery príruby
Mnoho guľových ventilov SS 304 sa dodáva s prírubovými koncovými spojmi. Rozmery príruby zahŕňajú vonkajší priemer príruby, priemer kruhu skrutiek, počet a veľkosť otvorov pre skrutky a hrúbku príruby. Tieto rozmery sú štandardizované, aby sa zabezpečila kompatibilita medzi ventilom a protiľahlými prírubami na potrubí.
Napríklad 2-palcový guľový ventil SS 304 s prírubou ANSI Class 150 bude mať špecifické rozmery príruby, ktoré sú v súlade s normou ANSI B16.5. Použitie ventilu s nesprávnymi rozmermi príruby môže mať za následok nesprávne tesnenie a problémy s integritou konštrukcie. Pred montážou je nevyhnutné starostlivo skontrolovať rozmery príruby.
Rozmery od stredu k tvári
Rozmer od stredu k ploche je vzdialenosť od stredu telesa ventilu k ploche koncového spojenia. Tento rozmer je dôležitý pre aplikácie, kde je potrebné ventil inštalovať na špecifickom mieste v rámci systému. Pomáha pri určovaní celkového usporiadania a rozmiestnenia komponentov potrubia.
V niektorých prípadoch môže rozmer od stredu k tvári ovplyvniť prístupnosť ventilu pre údržbu a prevádzku. Napríklad, ak je ventil inštalovaný v tesnom priestore a neberie sa do úvahy rozmer od stredu k prednej časti, môže byť ťažké dosiahnuť ventil na otváranie alebo zatváranie.
Faktory ovplyvňujúce rozmery inštalácie
Veľkosť ventilu
Veľkosť guľového ventilu SS 304, typicky špecifikovaná menovitým rozmerom potrubia (NPS) alebo priemerom, má významný vplyv na jeho inštalačné rozmery. Väčšie ventily majú vo všeobecnosti väčšie rozmery od konca po koniec, od príruby a od stredu po čelo v porovnaní s menšími. Napríklad 4-palcový guľový ventil bude mať väčšie celkové rozmery ako 1-palcový guľový ventil.
Hodnotenie tlaku
Menovitý tlak guľového ventilu udáva maximálny tlak, ktorý dokáže bezpečne zvládnuť. Ventily s vyšším tlakom majú zvyčajne hrubšie steny a robustnejšiu konštrukciu, čo môže ovplyvniť ich montážne rozmery. Ventil s vyšším menovitým tlakom môže vyžadovať väčšie príruby alebo môže mať odlišné koncové rozmery na prispôsobenie sa zvýšenému namáhaniu a tlaku.
Typ ukončenia pripojenia
Existujú rôzne typy koncových pripojení pre guľové ventily SS 304, vrátane závitových, prírubových, hrdlových a tupých. Každý typ má iné požiadavky na inštaláciu a rozmery. Napríklad aGuľový ventil Tupý zvar z nehrdzavejúcej ocelevyžaduje špecifické postupy zvárania a rozmery pre správnu inštaláciu, zatiaľ čo závitový ventil má svoje vlastné špecifikácie veľkosti a dĺžky závitu.
Dôležitosť presných inštalačných rozmerov
Inštalácia guľového ventilu s presnými inštalačnými rozmermi je nevyhnutná z niekoľkých dôvodov. Po prvé, zaisťuje správne uloženie v potrubnom systéme, čo znižuje riziko netesností a zlepšuje celkovú spoľahlivosť systému. Úniky môžu viesť k strate tekutín, kontaminácii životného prostredia a bezpečnostným rizikám.
Po druhé, presné rozmery umožňujú jednoduchú inštaláciu a údržbu. Ak ventil správne sedí, je možné ho nainštalovať rýchlo a bez nutnosti rozsiahlych úprav. To šetrí čas a náklady na prácu počas procesu inštalácie. Ľahký prístup k ventilu pri údržbe a oprave je navyše rozhodujúci pre dlhodobý výkon systému.
Napokon, v mnohých priemyselných odvetviach sa často vyžaduje súlad s príslušnými normami. Použitie guľových ventilov so správnymi inštalačnými rozmermi pomáha zabezpečiť, aby váš systém spĺňal požadované bezpečnostné a kvalitatívne normy.
Naša ponuka produktov

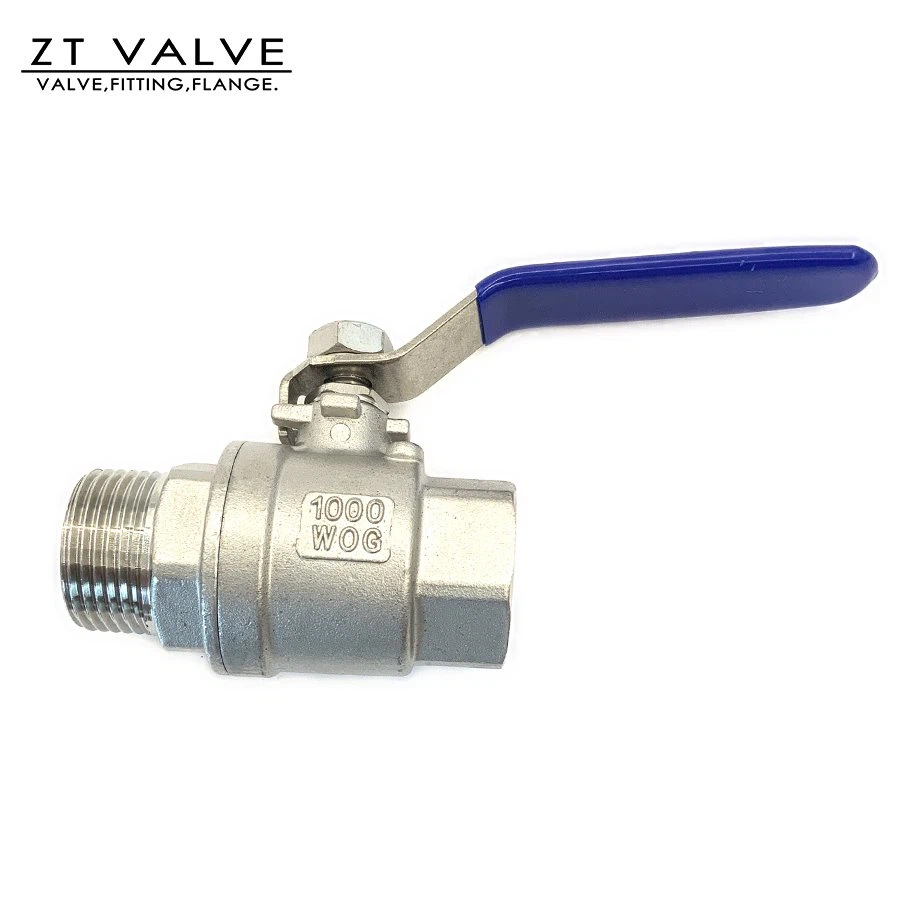

Ako dodávateľ guľových ventilov SS 304 ponúkame široký sortiment produktov s presnými montážnymi rozmermi. náš2 ks guľový ventil z nehrdzavejúcej oceleje obľúbenou voľbou pre mnoho aplikácií. Je vyrobený z vysoko kvalitného materiálu SS 304 a je navrhnutý tak, aby spĺňal najprísnejšie priemyselné normy.

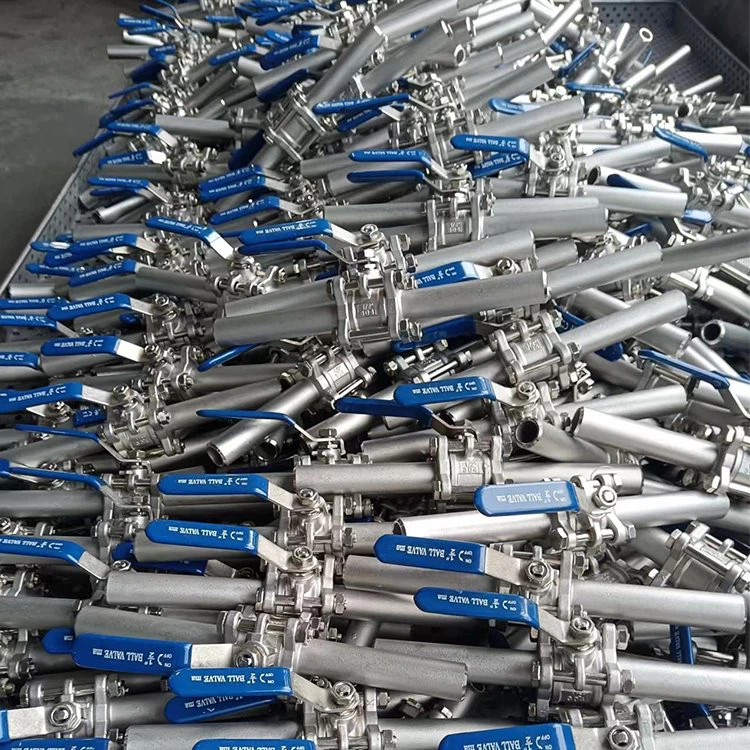

nášGuľové ventily Ss 304prichádzajú v rôznych veľkostiach, tlakových triedach a typoch koncových pripojení, aby vyhovovali rôznym potrebám našich zákazníkov. Či už potrebujete malý ventil pre domácu aplikáciu alebo veľký priemyselný ventil, máme pre vás ten správny produkt.
Záver
Na záver, pochopenie inštalačných rozmerov guľových ventilov SS 304 je kľúčové pre úspešnú inštaláciu a spoľahlivú prevádzku vášho systému riadenia tekutín. Rozmery od konca ku koncu, príruby a od stredu k čelu sú kľúčovými faktormi, ktoré je potrebné zvážiť spolu s faktormi, ako je veľkosť ventilu, menovitý tlak a typ koncového pripojenia.
Ak potrebujete kvalitné guľové kohúty SS 304 s presnými montážnymi rozmermi, sme tu, aby sme vám pomohli. Môžeme vám poskytnúť podrobné informácie o produkte a technickú podporu, aby ste zaistili výber správneho ventilu pre váš projekt. Neváhajte nás kontaktovať, aby sme začali proces rokovaní o obstarávaní a našli najlepšie riešenie pre vaše potreby.
Referencie
- ASME B16.34 - Ventily - prírubové, závitové a naváracie
- ANSI B16.5 - Potrubné príruby a prírubové fitingy
- Normy DIN pre ventily a komponenty potrubí
