Ihlový ventil

Čo je ihlový ventil

Ihlové ventily, niekedy označované ako plunžrové ventily, sú regulačné ventily a umožňujú inžinierom jemne kontrolovať a regulovať prietok a tlak vody. Presnosť je dosiahnutá jemným pohybom hriadeľa, ktorý umožňuje prevodovke posúvať rúrku piesta kĺzavým pohybom do polohy otvorenia alebo zatvorenia v závislosti od požiadaviek riadiaceho systému.

Výhody ihlového ventilu

Flexibilita

Najjednoduchší z ventilov ponúka iba dve možnosti. Buď je prietok otvorený, alebo je zatvorený. Ihlové ventily sú v tomto ohľade úplne odlišné, pretože vám umožňujú vybrať si celý rad možností v strede. Môžete nastaviť prietok tak, aby bol veľmi nízky, ale stále sa pohyboval, alebo takmer na maximum, ale nie celkom. To umožňuje extrémnu prispôsobivosť. Nech už sa stretnete s akoukoľvek situáciou, pravdepodobne budete môcť nastaviť ventil tak, aby to vyhovoval.

Presnosť

S ihlovým ventilom bude presnosť vždy heslom číslo jedna. Toto je hlavná funkcia, ktorá zvyčajne vedie ľudí k tomu, aby si vybrali tento ventil pred iným. Pretože ihlu možno posunúť do takých malých stupňov, používatelia môžu regulovať prietok v presných meraniach. Vďaka tomu je ihlový ventil vynikajúcou voľbou pre nastavenia, kde sú kritické presné čísla a merania.

Zvýšená účinnosť

Pretože prietok môže byť riadený tak presne, používatelia môžu dosiahnuť bezprecedentnú úroveň účinnosti. Namiesto toho, aby umožňovali oveľa väčší prietok, než je potrebné, a plytvali palivom alebo plynom, môžu používatelia použiť len presne potrebné množstvo, čím ušetria peniaze a energiu súčasne.

Vysoká úroveň bezpečnosti

Ako prirodzený vedľajší účinok presnosti a prispôsobivosti týchto ventilov ide o jedny z najbezpečnejších ventilov na dnešnom trhu. Nič nepreteká, pokiaľ to nie je určené, čo znamená, že je oveľa menšia šanca na únik, rozbitie alebo poškodenie, ktoré by mohlo viesť k nebezpečným situáciám.

Prečo si vybrať nás

Normy vysokej kvality

Naše produkty sú vyrábané podľa štandardov vysokej kvality, čím je zaručená ich trvanlivosť a dlhá životnosť. Na výrobu našich produktov používame len tie najlepšie materiály a najnovšie výrobné techniky.

Konkurenčné ceny

Naše prírubové produkty ponúkame za konkurencieschopné ceny, čím zaisťujeme, že naši zákazníci dostanú za svoje peniaze najlepšiu možnú hodnotu.

Odbornosť

Máme tím odborníkov, ktorí majú dlhoročné skúsenosti v odvetví prírub.

Zákaznícky servis

Sme hrdí na to, že poskytujeme vynikajúce služby zákazníkom a zabezpečujeme spokojnosť našich zákazníkov s ich nákupmi. Sme vždy pripravení odpovedať na akékoľvek otázky alebo obavy, ktoré môžu mať naši zákazníci.

Typy ihlových ventilov

Závitový ihlový ventil (manuálne ovládaný)

Najbežnejší a tradičný typ ihlového ventilu. Má rukoväť spojenú s driekom (piestom) so skoseným koncom. Keď je rukoväť otočená, piest sa pohybuje vertikálne cez závitovú časť, pričom upravuje prietok pohybom skoseného konca bližšie alebo ďalej od sedla ventilu. Ihlový ventil so závitom umožňuje presné manuálne ovládanie prietoku.

Motorizovaný ihlový ventil
Automatické ihlové ventily môžu byť ovládané hydraulicky, elektricky alebo pneumaticky. Ponúkajú výhodu diaľkového ovládania a automatizácie. Výber spôsobu ovládania závisí od požiadaviek aplikácie a dostupných zdrojov. Na ovládanie pohonov automatických ihlových ventilov sa často používajú snímače teploty a prietoku.

Priamy ihlový ventil a uhlový ihlový ventil
Tieto výrazy sa týkajú vzájomnej orientácie vstupných a výstupných otvorov. Priamy ihlový ventil má vstupné a výstupné porty zarovnané v priamke (180 stupňov od seba), čo vedie k priamemu prietoku. Uhlový ihlový ventil má vstupné a výstupné otvory pod uhlom 90 stupňov. Priamy ihlový ventil má kľukatú dráhu prietoku s vyšším poklesom tlaku, vďaka čomu je náchylnejší na kavitáciu a blikanie, zatiaľ čo uhlový ihlový ventil znižuje pokles tlaku a je vhodnejší pre určité aplikácie.

Viacportový ihlový ventil
Viacportové ihlové ventily zahŕňajú štandardný vstupný port a viacero výstupných portov. Tieto ventily sa bežne používajú pre zariadenia a prístroje na odčítanie tlaku, čím sa znižuje počet inštalačných bodov v potrubnom systéme a minimalizuje sa riziko netesností alebo porúch v miestach pripojenia.

Aké sú bežné problémy s časťami ihlového ventilu?

Únik tekutiny

Ihlový ventil by mal poskytovať tesné tesnenie v úplne uzavretej polohe, aby sa zabránilo akémukoľvek úniku tekutiny. Keď je toto tesnenie narušené, môže dôjsť k úniku kvapaliny, čo vedie k potenciálnym problémom s bezpečnosťou a účinnosťou. Dôvodom úniku kvapaliny v úplne uzavretej polohe je často opotrebovanie zástrčky spôsobené médiami systému. Na vyriešenie tohto problému je vhodné vymeniť minimálne driek ihlového ventilu. Ak problém pretrváva, komplexnejšie riešenie môže zahŕňať výmenu celého ihlového ventilu, aby sa zabezpečilo spoľahlivé a tesné tesnenie v úplne uzavretej polohe.

Hromadenie pevných častíc

Keď sa ihlový ventil zasekne v otvorenej polohe, môže to mať za následok nekontrolovaný prietok tekutiny a stratu kontroly nad prevádzkou. Zaseknutie ventilu je primárne spôsobené nahromadením pevných častíc vo ventile. Na vyriešenie tohto problému by sa mal ventil rozobrať a všetky pevné častice spôsobujúce prekážku by sa mali opatrne odstrániť, aby sa obnovila normálna prevádzka ventilu.

Aké sú aplikácie ihlových ventilov?

Iprístrojového vybavenia

Ihlové ventily sa bežne používajú v prístrojových a riadiacich systémoch na presnú reguláciu prietoku tekutín, vďaka čomu sú ideálne na ochranu jemných analógových nástrojov pred tlakovými rázmi.

Kontrola prietoku

Vynikajú v aplikáciách vyžadujúcich presné nastavenie prietoku a riadenie nízkych prietokov.

Funkcie zapnutia/vypnutia a plynu

Ihlové ventily môžu fungovať ako zapínacie/vypínacie aj škrtiace ventily, čo poskytuje všestrannosť pri ovládaní rôznych tekutín.

Kontrola tekutín

Používajú sa v rôznych priemyselných odvetviach na riadenie toku pary, vzduchu, plynu, oleja, vody a podobných tekutín, čo z nich robí cenné komponenty v mnohých systémoch a procesoch.

Ako funguje ihlový ventil

Izolácia

Izolačný (uzavierací) ventil, ktorého ovládanie pomocou skrutky umožňuje postupné otváranie ventilu a driek závitu si vyžaduje tri alebo štyri otáčky rukoväte na otvorenie a zatvorenie ventilu. Pre mimoriadne vysoké tlaky všeobecne nad 10.{2}} Bol navrhnutý Psig (690 bar) so špeciálnou variáciou ihlových ventilov. Aj keď podobné ako ostatné ihlové ventily pre tento typ ventilov obsahujú jedinečné konštrukčné prvky s materiálmi špeciálne vybranými pre vysokotlakovú prevádzku.

nariadenia

Regulačné a dávkovacie ventily majú funkciu na úpravu prietoku. Obyčajne majú dlhú, jemne skosenú špičku drieku a závit drieku s jemným stúpaním, ktorý sa otvára v piatich až desiatich otáčkach.

Kritériá výberu ihlového ventilu

Tlak
Pracovný tlak je dôležitým faktorom pri výbere správneho ihlového ventilu. Robustné zvládnu tlaky až 4000-5000 psi (275-413 bar) pri 100 stupňoch F (38 stupňov ). Ak sú potrebné ešte vyššie tlaky, sú k dispozícii vysokovýkonné ventily, ktoré dokážu zvládnuť tlak až 10 000 psi (689 bar) pri 100 stupňoch F (38 stupňov).

Veľkosť
Ihlové ventily sú dostupné v širokej škále veľkostí a koncových pripojení. Môžu sa použiť vonkajšie a vnútorné spojenia s palcovým/metrickým závitom. Najbežnejšie dostupné ventily majú veľkosť od 2 do 12 mm alebo 1/8" až 2". Použitie správnej veľkosti ventilu uľahčuje efektívny prietok a prevádzku systému s menšou pravdepodobnosťou opotrebovania a úniku.

Teplota
Ihlové ventily môžu byť prevádzkované pri vysokých alebo nízkych teplotách. Pre extrémne teploty je obzvlášť dôležité použité balenie/tesnenie. Dva najbežnejšie používané obalové materiály sú PTFE (teflón) pre teplotný rozsah od -65 stupňov F do 450 stupňov F (-54 stupňov C až 232 stupňov ) a PEEK (polyéter éter ketón) pre zvýšenú tepelnú odolnosť až do 600 stupňov F (315 stupňov).

Materiály
V konštrukcii ventilu sa používa množstvo rôznych materiálov. Medzi bežne používané materiály patrí mosadz, nehrdzavejúca oceľ 304 alebo 316, uhlíková oceľ a zliatina 400 (zliatina na báze niklu). Nerezová oceľ je široko používaná pre svoju odolnosť proti korózii, chemickú stabilitu a odolnosť voči vysokej teplote. Mosadzné sa používajú v hydraulických systémoch, vysokoteplotných aplikáciách a plynových potrubiach. Alloy 400 sa používa pre svoju vysokú pevnosť, odolnosť proti korózii a používa sa hlavne v námorných a chemických spracovateľských aplikáciách.

Riešenie problémov s ihlovým ventilom

Problém	Dôvod	Riešenie
Ihlový ventil sa nemôže otvoriť ani zatvoriť	Vo ventile sa nahromadili pevné častice	Demontujte ventil a odstráňte pevné častice
Keď je ihlový ventil v úplne uzavretej polohe, kvapalina uniká	Médium v systéme má opotrebovanú zástrčku	Minimálne vymeňte stonku. Zvážte výmenu ihlového ventilu.
	Pevné častice sa nahromadili a ventil je zaseknutý otvorený	Demontujte ventil a odstráňte pevné častice
Z ventilu uniká kvapalina	Matica upchávky je uvoľnená	Utiahnite maticu upchávky
	Obal je opotrebovaný	Vymeňte balenie

Ihlový ventil s pravidelnou kontrolou

Trhliny
Pri zamrznutí vody vo ventile môžu vzniknúť trhliny. Malé praskliny na portoch môžu byť spájkované; praskliny po spájkovaní na tele ventilu však pravdepodobne poškodia vnútorné komponenty ventilu.

Škrabance
Škrabance v nátere môžu viesť ku korózii. Čo najskôr ventil znovu natrite.

Odfarbenie
Zmena farby môže naznačovať, že ventil bol príliš horúci a vnútorné komponenty sú poškodené.

Deformácia
Deformácia tela ventilu vyžaduje výmenu ihlového ventilu.

Naša továreň

Naši zakladatelia pôsobia v priemysle nehrdzavejúcej ocele viac ako 30 rokov a výrobky z nehrdzavejúcej ocele vyvážajú už viac ako 15 rokov. Vyvážame hlavne do viac ako 30 krajín v Severnej Amerike, Južnej Amerike, Európe, Ázii a ďalších štátoch. S vytrvalosťou a úsilím sme sa stali jedným z popredných podnikov ventilových armatúr a prírub v Číne.

home-about-us

kladené otázky

Otázka: Na čo je ihlový ventil obzvlášť vhodný?

Odpoveď: Sú ideálne pre systémy využívajúce ľahšie a menej viskózne materiály s nízkym prietokom. Ihlové ventily sa zvyčajne používajú v nízkotlakových hydraulických systémoch, chemickom spracovaní a iných plynových a kvapalných službách. Tieto ventily je možné na základe materiálov použiť aj pre vysokoteplotné a kyslíkové prevádzky.

Otázka: Ako zistíte, či je ihlový ventil otvorený alebo zatvorený?

Odpoveď: Ihla je dlhá a tenká s postupne sa zväčšujúcim priemerom smerom k stonke. Pri zatváraní prechádza hrot ihly cez sedlový otvor a ihla pokračuje v prechode cez otvor, kým priemer ihly nie je rovnaký ako priemer otvoru; keď k tomu dôjde, ventil je zatvorený.

Otázka: Aké sú vlastnosti ihlového ventilu?

Odpoveď: Hlavnou charakteristikou ihlového ventilu je schopnosť modulovať prietok vody a zvýšený diferenciálny tlak. Ihlový ventil NGL je schopný urobiť lineárny manéver aj za prítomnosti príslušného stupňa parciácie, aj keď vysoký vstupný tlak a veľký tlakový rozdiel.

Otázka: Aká je výhoda ihlového ventilu?

Odpoveď: Vďaka presnosti, nastaviteľnosti, flexibilite a všestrannosti je ideálny pre priemyselné použitie. Jednou z najväčších výhod použitia ihlového ventilu je jeho malý otvor. Dokonca aj vtedy, keď je piest úplne zasunutý, neumožňuje prúdenie tekutiny. Skrutka s jemným závitom, ktorá zasúva piest, riadi prietok.

Otázka: Aké je obmedzenie ihlového ventilu?

Odpoveď: Ihlový ventil má vysokú tlakovú stratu v dôsledku vysokého obmedzenia prietoku tekutiny. Sú vhodné len pre potrubné systémy s nízkym prietokom. Ak kvapalina obsahuje pevné častice, sedlo a ihla sa môžu poškodiť.

Otázka: Obmedzuje ihlový ventil prietok?

Odpoveď: Vysoká strata tlaku v dôsledku vysokého obmedzenia prietoku tekutiny. Ihla a sedlo sa môžu poškodiť, ak kvapalina obsahuje pevné častice. Kontrola rukoväte ihlového ventilu neodhalí, či je ventil otvorený alebo zatvorený.

Otázka: Riadi ihlový ventil tlak?

Odpoveď: Ihlové ventily, niekedy označované ako plunžrové ventily, sú regulačné ventily a umožňujú inžinierom jemne kontrolovať a regulovať prietok a tlak vody.

Otázka: Aký je rozdiel medzi ihlovým ventilom a regulačným ventilom?

Odpoveď: „Ihlový ventil“ riadi prietok v oboch smeroch, zatiaľ čo ventil „Flow Control“ riadi prietok v jednom smere a poskytuje plný prietok v opačnom smere. Obidva sa zvyčajne používajú v aplikáciách prietokomerov, predovšetkým vtedy, keď sa musí udržiavať konzistentný, kalibrovaný nízky prietok.

Otázka: Aký je rozdiel medzi ihlovým ventilom a štvrťotáčkovým ventilom?

Odpoveď: Funkcia otvárania a zatvárania o štvrť otáčky guľového ventilu umožňuje mimoriadne jednoduché vypnutie a určenie stavu otvorenia alebo zatvorenia. Ihlové ventily sú však vhodnejšie, keď aplikácia vyžaduje vysoko presné riadenie prietoku, pretože polohu piestu možno meniť.

Otázka: Aké sú súčasti ihlového ventilu?

Odpoveď: Zostavy ihlových ventilov pozostávajú z troch hlavných častí, telesa a sedla ventilu, drieku a hrotu drieku a tesnenia a veka.

Otázka: Aká je klasifikácia ihlových ventilov?

A: Typy ihlových ventilov. Existujú tri všeobecné konštrukcie ihlových ventilov: priamy, uhlový a viacportový. Okrem toho môžu ihlové ventily ovládať manuálne, elektricky, pneumaticky alebo hydraulicky.

Otázka: Prečo sa to nazýva ihlový ventil?

Odpoveď: Ihlový ventil je zvláštny typ ventilu, ktorý má nezvyčajne malý port a piest v tvare ihly, ktorý sa pohybuje nahor a nadol v rámci hraníc portu. Týmto spôsobom pripomína ihlu vo vnútri injekčnej striekačky, podľa čoho dostala svoje meno.

Otázka: Sú ihlové ventily smerové?

Odpoveď: Hoci základnou funkciou je obmedzenie prietoku, zásadný rozdiel medzi nimi je, že ihlový ventil riadi prietok v oboch smeroch (obojsmerný) a ventil na reguláciu prietoku reguluje prietok iba v jednom smere (umožňuje voľný prietok v opačnom smere). .

Otázka: Je ihlový ventil rovnaký ako piestový ventil?

Odpoveď: Ak potrebujete presné riadenie prietoku a nízky pokles tlaku, lepšou voľbou môžu byť ihlové ventily. Ak však máte vysoké prietoky a vysokotlakové aplikácie alebo požadujete samočistiace schopnosti, piestové ventily môžu byť vhodnejšie.

Otázka: Je ihlový ventil škrtiacim ventilom?

A: Škrtiaca klapka riadi prevádzkovú rýchlosť pneumatického zariadenia a prenos signálov tlaku vzduchu.

Otázka: Ktorý ventil by sa nikdy nemal používať na reguláciu prietoku?

Odpoveď: Uzatváracie ventily nie sú vhodné na škrtenie objemu. Regulácia prietoku je obtiažna kvôli konštrukcii ventilu a tok tekutiny narážajúci na čiastočne otvorený uzáver môže spôsobiť rozsiahle poškodenie ventilu. Okrem výslovného povolenia výrobcu by sa posúvače nemali používať na škrtenie.

Otázka: Ako ihlový ventil riadi prietok vzduchu?

Odpoveď: Funkciou ihlového ventilu je regulovať prietok tekutiny, a to nastavením veľkosti otvoru. Čím menší je otvor, tým pomalší je prietok. Naopak, čím väčší je otvor, tým rýchlejší je prietok. Tento jednoduchý fakt robí ihlové ventily takým cenným nástrojom v mnohých rôznych aplikáciách.

Otázka: Aký je iný názov pre ihlový ventil?

Odpoveď: Ihlové ventily, známe tiež ako plunžrové ventily, nachádzajú uplatnenie v rôznych kontextoch, v ktorých je nevyhnutná presná regulácia prietoku alebo tlaku. Bežne sa používajú v rôznych odvetviach a situáciách vrátane: úpravy vody, priehrad, priemyselných procesov, nádrží a elektrární.

Otázka: Má guľový ventil alebo ihlový ventil lepšiu reguláciu prietoku?

Odpoveď: Na druhej strane sú ihlové ventily lepšou voľbou, keď je potrebné, aby aplikácia regulovala prietok s vysokou presnosťou nastavením polohy piestu.

Otázka: Aký je otvor ihlového ventilu?

Odpoveď: Ihlový ventil nástroja používa kužeľový kolík na postupné otváranie priestoru na jemné ovládanie prietoku. Prietok je možné ovládať a regulovať pomocou vretena. Ihlový ventil má relatívne malý otvor s dlhým skoseným sedlom a ihlovitým piestom na konci skrutky, ktorý presne zapadá do sedla.

Ako jeden z popredných výrobcov a dodávateľov ihlových ventilov v Číne vás srdečne vítame, aby ste si kúpili zľavnený ihlový ventil z našej továrne. Všetky naše produkty sú s vysokou kvalitou a konkurencieschopnou cenou. Kontaktujte nás pre cenovú ponuku.

butt zváraný lakeť, bronzový motýľový ventil, tesnenia pre motýľové ventily

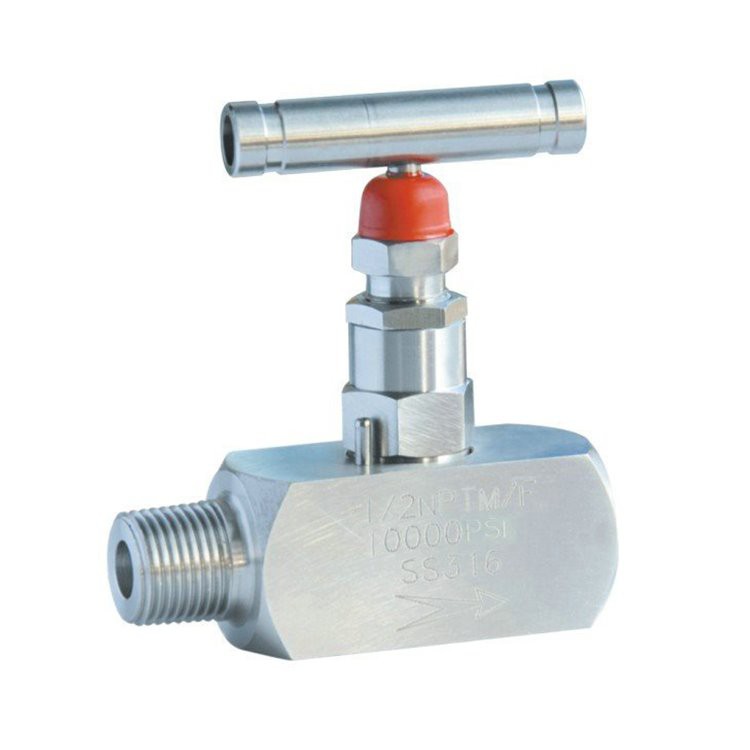

Ihlový ventil Ss316
